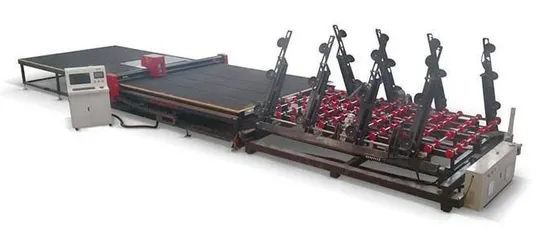

Линия стола для резки стекла с автоматической загрузкой и ЧПУ

Базовая информация.

Послепродажное обслуживание	30 лет
Диагональная точность	≤±0,30 мм/м
Сокращение ускорения моста	≥ 3,0 м/С²
Линейный параллелизм	≤±0,25 мм/м
Ускорение режущего инструмента	≥ 6,0 м/с²
Точность режущей головки	≤±0,2 мм
Скорость режущего инструмента	≥160 м/мин
Толщина стекла	3-19 мм
Скорость передачи	0-40 м/мин (регулируемый)
Цикл загрузки стекла	40-90 с (регулируемый)
Минимальный размер стекла	1500*1500 мм
Максимальный размер стекла	4200*2800 мм
Транспортный пакет	Контейнер
Спецификация	обычай
Товарный знак	Тойокк
Источник	Китай
Код ТН ВЭД	8464901100
Производственная мощность	500000 комплектов

Описание продукта

Полностью автоматическая линия для резки стекла TYR-4228

Конфигурация оборудования:
TYR-4228 Полностью автоматическая машина для загрузки стеклаTYR-4228 Полностью автоматическая машина для резки стекла с ЧПУTYR-4228 Машина для разбивания стекла на воздушной подушке
Спецификация оборудования:
1. TYR-4228 Полностью автоматическая двухрычажная и однопозиционная загрузочная машина для стекла 1.1. Система оборудования: основная рама/ходовая система/система передачи/система вакуумной адсорбции/механическая система поворота/система управления высоким и низким давлением/система программного управления1. 2 Механические компоненты: 1) цепь поворотного колеса: высокоточный усиленный тип 2) натяжное колесо передачи: ПУ 3) вакуумная присоска: структура с двойной абсорбцией 4) двигатель передачи/поворота: тайваньский двигатель CPG 5) вакуумный насос: PUXU (Китай-Германия) )1.3 Электрические элементы. 1) Контроллер ПЛК: Inovance 2) Датчик: Inovance 3) Кабель управления: Высокогибкие экранированные кабели управления 4) Контактор: Schneider 5) Пневматическая часть: Тайвань Airtac, SMC1.4 Технические параметры: 1) Максимальный размер стекла: 4200*2800 Минимальный размер стекла: 1500*1500 (левая сторона) 2) Толщина стекла: 3-19 мм 3) Цикл загрузки стекла: 40-90 с (регулируемая) 4) Скорость передачи: 0-40 м/мин (регулируемая) 5) Максимальная глубина стойки: 700 мм 6) Вес загрузки: 900 кг 7) Количество рычагов с одной стороны: 4 шт. 8) Количество вакуумных присосок на каждом рычаге: 3 шт. 9) Погрузочные рычаги: двойной рычаг 10) Рабочее положение: однопозиционное 11) Мощность (установка): 380 В/50 Гц 12) Установленная мощность: 8 кВт 13) Сжатый воздух: 0,3–0,5 МПа 14) Давление вакуума: -70 ~-90 КПа 2. Техническая информация 2.1 Основное введение: Автоматическая машина для загрузки стекла. С очень прочной рамной конструкцией, надежным вакуумом. конструкция системы с вакуумным устройством Вентури для предотвращения падения стекла в случае отключения электроэнергии. Погрузочные рычаги приводились в движение электродвигателем. Высококачественные сертифицированные компоненты гарантируют долгосрочную надежность и простоту доступности запасных частей. Модульная конструкция делает возможным будущую модернизацию большего количества станций. 2.2 Техническое описание 1) Режим поворота: механическое вращение, высокая скорость, устойчивая работа. , толщина загрузочного стекла от 3 до 19 мм. В сборе используется двухлинейная поворотная трансмиссионная цепь, обеспечивающая безопасность и надежность процесса передачи. 2) Угол поворота: регулируемый от 95 до 98 градусов. 3) Глубина стойки: специальный выдвижной механизм шатуна, присоска перемещается вперед на 150 мм, а глубина стойки составляет 700 мм, что позволяет использовать различные виды стеклянных стоек. 4) Индукционная система: два комплекта фотоэлектрических датчиков для обеспечения безопасной работы. 5) Роликовый стержень: специальный выдвижной механизм шатуна, обеспечивающий синхронный подъем и безопасное отделение стеклянной детали. 6) Система всасывания: двухслойное всасывание, сильное поглощение. 7) Управление присоской: каждая чашка имеет отдельный воздушный клапан для управления , легко и свободно выбирайте количество рабочей чашки. 8) Система подъема и загрузки: поднимите стекло перед загрузкой на случай, если стекло повредится из-за прилипания. 9) Система сигнализации: машина оснащена сигнальной арматурой, системой самоконтроля и красной и зеленой кнопкой сигнализации. 10) Режим работы: Машина имеет два режима управления (автоматический и ручной). 11) Рабочий экран: Цветной сенсорный ЖК-экран. 12) Настройка параметров: Порядок и количество загрузки стекла могут быть установлены автоматически с помощью цифровой информации. 2. Полностью автоматический станок для резки стекла TYR-42282.1 Технические параметры: Максимальный размер стекла: 4200*2800 Толщина стекла: 3-19 мм Вес брутто: 2,5T2.2 Параметр резки: Линейная параллельность: ≤±0,25 мм/м Диагональ точность: ≤±0,30 мм/м Скорость режущего моста: 0–160 м/мин Ускорение режущего моста: ≥ 3,0 м/с² Скорость режущего инструмента: ≥ 160 м/мин Ускорение режущего инструмента: ≥ 6,0 м/с² Скорость ременной передачи: ≥ 40 м/мин Минимальная точность режущей головки: ≤±0,2 мм2,3 Мощность: Мощность (установка): 380 В/50 Гц Установленная мощность: 8 кВт Сжатый воздух: 0,6 МПа2,4 Производительность оборудования Рама оборудования: гарантирует точность и сохраняет форму. Фартук режущего инструмента: режущая головка может вращаться на 360 градусов. Столешница: плита HDF. Войлок: войлок, гладкий и антистатический. Масло для резки: автоматический пневматический ввод масла, синхронизация резки и масла. Система передачи: автоматический синхронизированный ленточный перенос. 2.5 Механические части: Столешница: HDF Стойка: KHK Ремень переноса: Barbieri Режущий диск: Германия Bohle2.6 Электрические части: Интерфейс Microsoft Windows Напряжение: 380 В/50 Гц, оснащен трансформатором. Двигатель: японский электродвигатель YASKAWA. Переключатель подхода: SN. Карта управления: импортирована из Италии (совместима с итальянским ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ OPTIMA). Основные электрические части: японское реле IDEC, контактор переменного тока Schneider. Воздушный пропорциональный клапан: японское программное обеспечение SMC2.7. Импортированное из Италии программное обеспечение для резки и оптимизации. Программное обеспечение для оптимизации. может соответствовать ERP-системам. Ограничение позиции резки. Автоматический расчет производительности. Более двух тысяч баз данных форм резки. (Простота в эксплуатации) Совместимость с программным обеспечением для рисования AUTO CAD. Программное обеспечение для оптимизации можно использовать напрямую с программным обеспечением для резки. Функция автоматической калибровки обеспечивает точность резки. Функция выбора маршрута резки обеспечивает наилучшую скорость резки. Автоматическая, быстрая и точная регулировка давления резки. и устойчивый. Автоматически регулируйте давление резания при резке различной формы, чтобы обеспечить быстрый эффект резки. Можно выполнить поиск и настройку автоматического исходного положения. Операционный ввод: клавиатура и мышь, интерфейс на китайском или английском языке. Сканирование формы: сканирование различных форм от точки к точке, а затем передача в чертеж САПР. Программное обеспечение для оптимизации: комбинируйте и упорядочивайте размер резки в случайном порядке, выводите лучшее решение для резки и повышайте эффективность резки. Ручная проверка после оптимизации, которая улучшает коэффициент использования резки. Оптимизированное давление и скорость: в соответствии с рисунком, прямой линией, кривой, начальной и конечной точкой изгиба и отклонения; секция ускорения и секция торможения могут регулировать наиболее подходящее давление и скорость. .База данных форм: база данных доступна для различных видов форм. Оптимизация формы: изменение размера, поворот, перемещение и плавное объединение в базе данных. Рабочий интерфейс: китайский или английский интерфейс, поддержка многих языков. Положение сверла: предлог положения сверла. .Защита режущей головки: функция механической защиты, избегайте возможности столкновения. Резка формы: автоматическая резка по прямой, наклонной линии и любой форме. Ремень передачи: приводной ремень двигателя напрямую и перенос режущего стекла в машину для разбивания. Защита от перемещения: механическая и двойная электрическая защита для максимальной защиты при перемещении. Регулировка давления резания: любую регулировку давления резания можно регулировать напрямую с клавиатуры, нет необходимости в ручном управлении.3. Машина для разбивания стекла TYR-42283.1 Технические параметры: Размер столешницы: 4200 × 2800 мм Высота столешницы: 900 ± 30 мм Количество вентиляторов: 1 шт. (Независимое управление переключателем) 3.2. Основные компоненты Поверхность столешницы: волокно и шерстяной войлок Столешница: HDF Бар: 2 шт. Горизонтальный уровень 1 шт. Вертикальный уровень Список запасных частей: Welcome to Contact Us for A Quotation!
